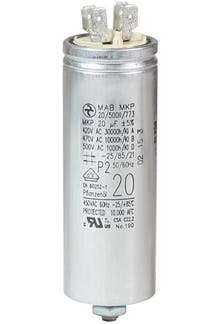

Motorkondensator 20 µF, Betriebskondensator, Doppelflachstecker

Beschreibung

Betriebskondensator 20 µF mit Flachsteckanschluss für den Betrieb von Wechselstrommotoren, z.B. bei Kreissägen, Hebezeugen, kleinen Kompressoren, Waschmaschinen.

Geeignet für Dauerbetrieb (DB) und Aussetzbetrieb (AB)

Ausführung

Selbstheilender Kunststoff-Folienkondensator (MKP) in Alu-Gehäuse mit Doppelflachsteckern, Überdrucksicherung, Befestigungsbolzen

Anschluss

Anschluss über Doppelflachstecker (2 x 2 Flachstecker 6,3 mm). Es sind jeweils 2 Flachstecker miteinander verbunden. Ggf. wird nur je ein Flachstecker rechts und links vom Mittelsteg angeschlossen. Die beiden anderen Flachstecker bleiben dann unbelegt.

Die Polung spielt bei Betriebskondensatoren keine Rolle.

Auch lieferbar als Kondensator 20 F mit Einfachflachsteckern.

Hinweis

Die Spannungsangabe bezieht sich auf die Spannungsfestigkeit und nicht auf die Betriebsspannung. Der Kondensator kann bei 230 V an Wechselstrommotoren verwendet werden.

Technische Werte nach EN 60252-1

Kapazität

20 µF ±5% Nennwert

Bemessungsspannung

400 V, 50-60Hz

Anschluss

Doppelflachstecker 6,3 mm (Faston-Stecker)

Gehäusemaße (Becher)

Ø35 x 98 mm

Befestigungsbolzen

M8 x 10

Betriebsart

Dauerbetrieb DB

Lebensdauerklassen

-25/+85°C:
Klasse A - 30.000h - 420V
Klasse B - 10.000h - 470V
Klasse D - 1.000h - 500V

Betriebstemperatur

-25° bis +85°C

Klimakategorie

25/85/21

Sicherheitsklasse

S2 (flamm- und platzsicher)

Schutzart

IP00

Gehäusematerial

Aluminium

Dielektrikum

Selbstheilendes metallisiertes Polypropylen

Füllung

umweltfreundliches Pflanzenöl

Kennzeichnung

VDE, UL

RoHS-Konformität

gem. EU-Richtlinie 2011/65/EU (RoHS2)

Sicherheit

Kondensatoren sind Verschleißteile, die unter extremen Bedingungen oder nach Erreichen Ihrer Lebensdauer ausfallen.
Hydra Motorkondensatoren werden mit eingebautem Überdruckabschalter hergestellt. Im Schadensfall dehnt sich das Gehäuse durch Gasbildung und Temperaturanstieg in der Länge aus und unterbricht dadurch die Zuführungsleitung an einer Sollbruchstelle. Der Kondensator wird sicher vom Netz getrennt.

Hydra Kondensatoren sind zertifiziert vom VDE Prüf- und Zertifizierungsinstitut und erfüllen die Bestimmungen der Sicherheitsklasse S2 nach EN 60252.

Export-Info

Zolltarif-Nr.

85322500

Ursprung

Tschechische Republik (EU)

Herstellerangaben

HYDRA a.s • Prumyslova 1110 • 506 01 Jicin • Czech Republic • www.hydra-components.com
